晶振pF是什么？如何匹配電容？

在選購無源晶振時，經常會被問到：“您需要多少pF的晶振?” 這里的pF是無源晶振負載電容值的單位。電容的大小影響無源晶振的起振時間、頻率穩定度等。

不同于振蕩器，諧振器需要匹配外部諧振電路才可以輸出信號，自身無法振蕩。在選擇晶體的負載電容時，我們要盡量權衡能量損耗和頻率的穩定性。同一封裝尺寸的晶體，負載越小，能耗越低。

無源晶振常用的負載電容：

• kHz晶體：6，7，9，12.5pF

• MHz晶體：8，9，12，15，18，20pF

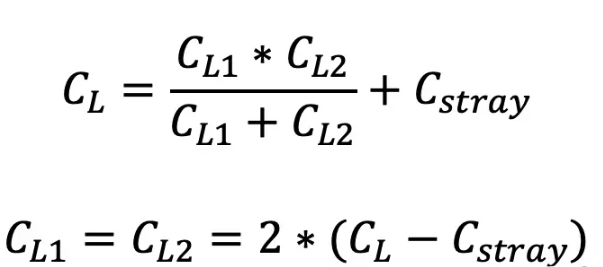

根據負載電容選擇匹配電容C1和C2, 通常C1=C2:

• 當負載電容CL=12.5pF，建議外接電容C1=C2=15~18pF

• 當負載電容CL=9pF，建議外接電容C1=C2=12pF

雜散電容Cstray的值一般為4~6pF。雜散電容可能對無源晶振的輸出頻率精度及穩定性造成不確定性影響。一般情況下，雜散電容會因電路板的復雜程度及/或布線設計的不合理性而增加。

如果負載電容CL很大，靜態電容C0的改變對頻率變化的影響很小，頻率更加穩定。所以負載高，遠端相位噪聲好；若數過大，則很難調整到標稱頻率，晶振不容易起振。相反，如果負載電容CL很小，靜電容C0的微小變化會造成頻率的明顯變化。近端相位噪聲好，容易調整頻率，晶振容易起振。
