晶圓電阻的特性和應用

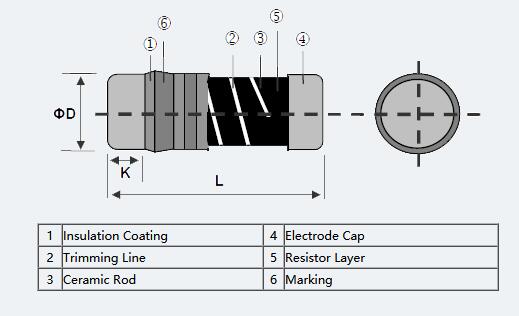

晶圓電阻是一種金屬膜柱狀電阻，晶圓電阻又可稱為圓柱型電阻、無腳電阻、或無引線電阻，主要用于表面貼裝加工程序。晶圓電阻在功能上，機械結構上，電氣特性上，安全性上，明顯優于貼片電阻或者晶片電阻，晶圓電阻雜音比厚膜晶片電阻器更低，電極強度高于晶片電阻器。

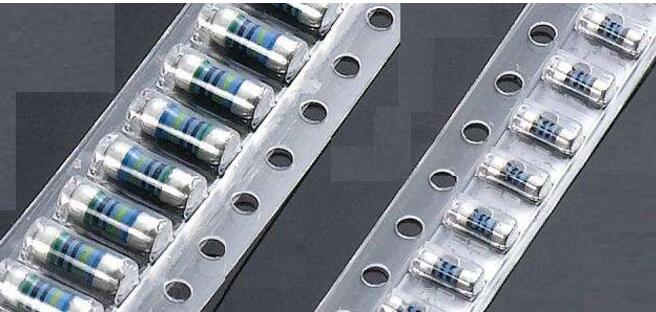

常見晶圓電阻稱呼比較多，有時候稱晶圓電阻叫做金屬膜柱狀電阻，柱狀電阻，色環貼片電阻，無腳電阻，無引線電阻，其實這種都是指晶圓電阻。目前部分晶圓電阻廠家的封裝有0102,0204,0207等多種晶圓電阻封裝尺寸。晶圓電阻介于貼片電阻與直插電阻之間，主要適用于電流較大、耐高壓沖擊、安全性要求高的高階電路中。

晶圓電阻與直插電阻區別

晶圓電阻與直插電阻相比，由于去掉了引線，因此晶圓電阻有很大的降低了直插電阻在高頻時引線所產生的寄生電感，同時晶圓電阻能夠解決直插電阻小阻值中精度與溫度系數無法提高的難題，與片狀電阻相比，晶圓電阻由于更大的表面面積使之耐電流，耐高壓的性能大大提升，不論晶圓電阻在功能上，機械結構上，電氣特性上，或安全性上，都明顯優于常規貼片電阻和插件電阻。


什么是精密晶圓電阻

精密電阻中常?？吹揭环N精密晶圓電阻，在精密電阻往往和高精度電阻關聯到一起，精度代表電阻阻值的準確性，精密晶圓電阻就是其中一種非常重要的精密電阻器，在許多生電阻商中，精密電阻的種類并不多，有貼片精密電阻和插件精密電阻居多，精密晶圓電阻相對于其他兩種類型來說數量方面相對較少。精密晶圓電阻使用外部環境的濕氣，甚至是腐蝕性的氣體，精密晶圓電阻在焊接，精密晶圓電阻提隆，脈沖，過載，靜電，輻射等等過程中對精度都有一定的影響。


對于精密晶圓電阻影響電阻精度的應力比較多，都會精密晶圓電阻的阻值產生變化，所有在使用精密晶圓電阻的時候需要進嚴格的流程，避免因各種應力而影響精密晶圓電阻的電阻精度，這樣既可以有效的提高精密晶圓電阻的使用率，也可以減少精密晶圓電阻損壞而帶來的損失。
