電解電容電解關鍵參數

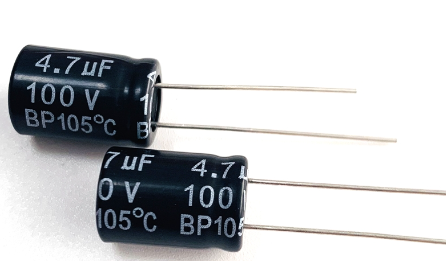

  鋁電解電容器是通過使用含有液體電解質的鋁圓柱體作為負極，并插入彎曲的鋁條作為正極而制成的。需要進一步的直流電壓處理以在正電極上形成一層氧化物膜作為電介質。它的特點是容量大，但泄漏高，穩定性差，正負極性強，適用于功率濾波或低頻電路。使用時，不能將正極和負極接反。

  鋁電解電容器的主要參數

  鋁電解電容器的初學者或缺乏經驗的用戶往往只關注額定電壓和額定容量這兩個主要參數。事實上，在要求不高的情況下，選擇這兩個參數就足夠了。然而，作為一種電子產品設計，鋁電解電容器的其他參數也至關重要。這就是為什么我們經?？吹街圃焐淌謨灾辛谐鲈S多參數的原因。以下是鋁電解電容器的一些主要參數。

1、標稱參數為電容器外殼上列出的值。

靜電容量，單位為UF；工作電壓，縮寫為WV，應為標稱安全值，這意味著在應用電路中，不應超過該標稱電壓；溫度通常為85度或105度，在高溫條件下（如純A類功率放大器），建議選擇標稱105度。通常，選擇較高的溫度系數也有助于提高其他參數的性能。

2、等效串聯電阻ESR。

ESR的水平與電容器的容量、電壓、頻率和溫度有關，并且ESR要求越低越好。當額定電壓固定時，容量越大，ESR越低。在容量固定的情況下，選擇額定電壓較高的品種可以降低ESR。ESR在低頻時高，在高頻時低，高溫也會導致ESR增加。等效串聯電阻ESR可以在許多品牌的規格手冊中找到。

3、漏電流

鋁電解電容器都有漏電，這是由其物理結構決定的。不用說，漏電流越小越好。電容器容量越高，漏電流就越大；降低工作電壓可以減少漏電流。選擇耐壓性更高的品種也有助于減少漏電流。綜合以上兩個參數，在同等條件下優先選擇耐高壓品種，確實是一種簡單可行的方法；降低內阻，減少漏電流，減小損耗角，延長使用壽命。確實有很多好處，但價格會更高。有一種說法是，當電解電容器在遠低于額定工作電壓的電壓下工作時，由于無法在電極和電解質之間實現有效的去極化，會導致電解電容器極化，降低紋波電流，增加ESR，從而過早老化。然而，這一說法的前提是“遠低于額定工作電壓”。根據一些長期的實踐經驗，選擇額定工作電壓標稱值的2/3左右作為正常工作電壓是合理的。在業余時間，我可以大致估計電解電容器的泄漏電流。對相同容量的電解電容器按其額定耐受電壓充電，靜置一段時間，然后檢查電容器兩端的電壓降。電壓降越小，泄漏電流越小。

4、散逸因素（DF）

有時DF值也用損耗角tan表示，其中DF值的高或低與溫度、容量、電壓和頻率有關；當容量相同時，帶支架的電壓越高，DF值越低頻率越高，測向值越高溫度越高DF值通常不會在電容器或規格上標明。當選擇電容器進行DIY時，可以優先考慮帶支架的更高電壓。例如，當工作電壓為45V時，選擇50V不是很合理。盡管從電壓下的正常操作來看，使用50V并不不合適，但在DF值方面有一層考慮因素。使用63V或71V帶支架電壓會帶來更好的性能。

5、紋波電流Irac。

紋波電流是石材機械濾波電路的一個重要參數。紋波電流Irac越高越好。他的身高與工作頻率有關，Irac隨著頻率的增加而增加，Irac則隨著頻率的降低而減少。傳統上，人們認為我們需要在低頻下具有高紋波電流，以實現良好的高電流放電特性，使低頻更穩健、更飽滿、更具彈性，以及良好的控制和驅動特性；事實上，高頻下的高紋波電流也大大有助于改善音質，從而在高頻下實現更好的擴展和降低粗糙度。

鋁電解電容器的選型參數：

  電路系統性能的穩定性和可靠性與所選擇的元件參數、等級、質量等密切相關。設計人員應根據產品的應用環境和電氣性能要求，準確提出元件參數的具體要求，包括標稱值、精度和誤差要求、穩定性要求、溫度范圍要求、安裝尺寸等與電路性能密切相關的要求。由于在所有無源元件中故障率最高，鋁電解電容器的選擇尤為重要。

鋁電解電容器選型要點：

容量、耐壓、溫度范圍、組件包裝形式和尺寸

紋波電流、紋波電壓

漏電流、ESR、耗散因數、阻抗/頻率特性

電容器壽命

全面考慮實際需求、性能和成本
