四探針法測量晶圓電阻率

一、實驗?zāi)康暮腿蝿?wù)

1、掌握四探針法測量半導體材料方阻的基本原理和方法；

2、掌握半導體電阻率的測量方法。

二、實驗原理

測試原理：直流四探針法測試原理簡介如下：

體電阻率測量：

三、實驗設備

SX1934 型數字式四探針測試儀

1、電氣原理

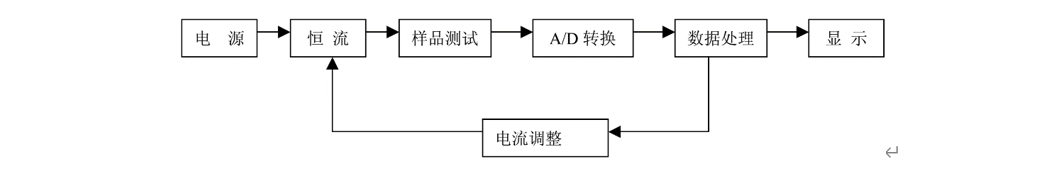

SX1944 型數字式四探針測試儀電氣部分原理方框圖如圖 2 所示。

2、結構特征

儀器根據測試需要，可安放在一般工作臺上或者手持。探頭經過精密加工，探針為耐磨材料碳化鎢所制成，配用寶石導套，使測量誤差大為減少，且可以提高壽命。探頭內有彈簧壓力裝置，測試架內還有高度粗調、細調及壓力自鎖裝置。

主機為儀器主要電氣部分所在，在其面板結構如圖 3 所示。

1、數字顯示板；2 、電阻率 / 方塊電阻選 擇按鍵；3、電阻率或方塊電阻/電流選擇按鍵；

4 、電流極性選擇按鍵；5、電流量程按鍵；6 、電流粗調；7、電流細調；8 、探頭插座；

主機后蓋板設有交流 220V 電源插座和保險絲座。如圖 4 所示。

四、實驗結論

這次實驗通過四探針法測量不同尺寸硅片的電阻率和方塊電阻，掌握四探針法測量半導體材料方阻的基本原理和方法和半導體電阻率的測量方法。本次實驗由于是在電腦用軟件聯機操作，所以操作較為簡單使用，測試前無需根據樣品電阻率決定電流量程，使用“自動電流量程”功能自動選擇合適，軟件告知測試電流應設置為多少。將 SX1944 四探針測試儀的探頭壓在被測樣品表面，讓探針與樣品接觸良好，此時應注意探頭不要壓的太低，避免損壞探頭。
