電感技術參數

電感量：一般DCDC芯片廠商會有推薦值，參照選擇即可。

DCR（直流電阻）：這個很好理解，相同磁芯的情況下，電感量越大，就需要更多的繞線，繞線越多直流電阻越大。

精度（容差）：根據自己需求選擇，±20%是常用精度。

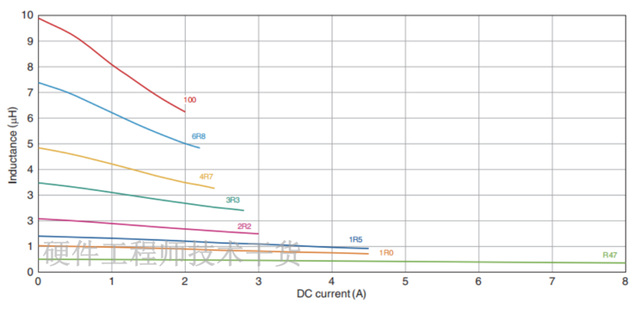

Isat（飽和電流）：也叫直流疊加額定電流，當電感上流過的直流電流逐漸增大時，電感磁芯逐漸進入飽和狀態，電感量會逐漸減小，當電感量下降30%時的電流稱作飽和電流。注意一下不同廠家的飽和電流定義不一樣，有些廠家設定為20%，互相替代使用時要注意。相同磁芯的情況下，感值越大，越容易飽和，即飽和電流越小。

Itemp（溫升電流）：當電感上流過的電流逐漸增大時，電感溫度逐漸升高，當升高到一定程度時的電流叫做溫升電流。大多數廠家會提供溫升40℃時的電流。相同電流的情況下，直流電阻越大，發熱越多，溫升電流越小。

電感頻率特性：如下圖隨著頻率逐漸增大，開始感值沒有多大變化，隨后迅速上升，達到頂峰后逐漸變小，這是電感的實測值，手冊里標注了測試設備型號。一直不理解這個圖，如果縱坐標換成感抗那就很好理解，但是這里是電感量，不知道為啥，電感量先升高然后下降，有知道的朋友歡迎評論區留言。電感在DCDC上使用時一般開關頻率最大也就是幾Mhz，這個曲線不影響選型，注意一下就好。
