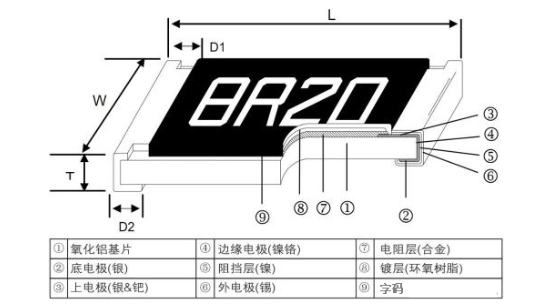

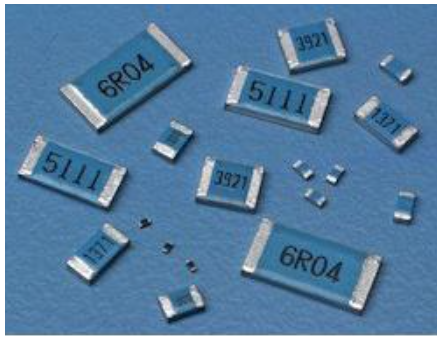

貼片電阻器（SMD Resistor）是金屬玻璃釉電阻器中的一種，是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。如果是貼片薄膜電阻，那么采用真空蒸發、磁控濺射等工藝方法制作而成的。

貼片電阻具有耐潮濕、耐高溫、溫度系數小等特性，主要優勢如下：

1、體積小、重量輕；

2、適應再流焊和波峰焊；

3、電性能穩定、可靠性高；

4、裝配成本低、價格便宜；

5、機械強度高、高射頻。

貼片電阻命名方法

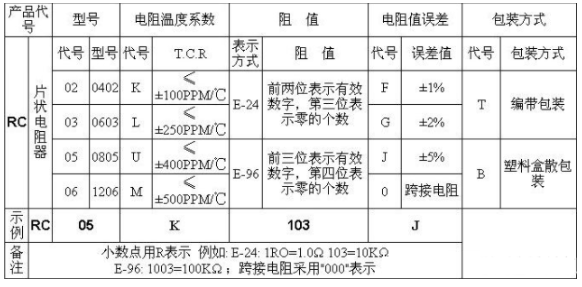

貼片電阻命名方法還是比較簡單的，只需要稍微理解下字母和數字的含義就OK了，具體命名方法參看下圖：

貼片電阻的分類

按照不同的結構、材料和用途來劃分，貼片電阻可以分為劃分成多個種類。

1、按照結構形式可分為矩形貼片式電阻和圓柱形貼片式電阻

矩形帖片式電阻器主要應用于頻率較高領域，而圓柱形貼片式電阻器實質上是將插孔式電阻引腳去掉而形成，具有高射頻、噪聲低等特點。

2、按制作材料分為薄膜貼片式電阻和厚模貼片式電阻

厚膜貼片式電阻是應用最為廣泛的一種電阻器，厚膜貼片式電阻器是在真空中鍍上一層合金電阻膜于陶瓷極板上，再加玻璃材料保護層及三層電鍍而成。

薄膜貼片式電阻是采用真空濺射或蒸發等工藝將電阻型材料積淀在絕緣基體上制成，具有低溫度系數（正負5ppm~正負50ppm）和高精度（正負0.01~1%）等特點。

具體區別參考：小常識：貼片薄膜電阻和厚膜電阻的區別有哪些？

3、按使用用途劃分

按照使用的用途進行換分，可以分為普通貼片式電阻器、零歐貼片式電阻器，低阻貼片式電阻器、高阻貼片式電阻器、高壓貼片式電阻器、高頻貼片式電阻器、功率貼片式電阻器、精密貼片式電阻器、高穩定型貼片式電阻器等類型。

4、按阻值變化劃分

按阻值變化劃分的情況可以分為固定阻值和可變阻值電阻器。

5、按EIA規格分類

EIA（美國電子工業協會）對電阻元件的規格進行了定義，其中電阻器標稱值和允許偏差定義了7個類別，其中E24系列為普通貼片式電阻器，E48，E96，E192系列為精密貼片式電阻器。

貼片式電阻器的規格參數

目前貼片式電阻器主要參數包括封裝尺寸及其代碼、額定功率、最大工作電壓、額定工作溫度、標稱電阻值和允差溫度系數等。

1、貼片電阻的封裝尺寸及其代碼

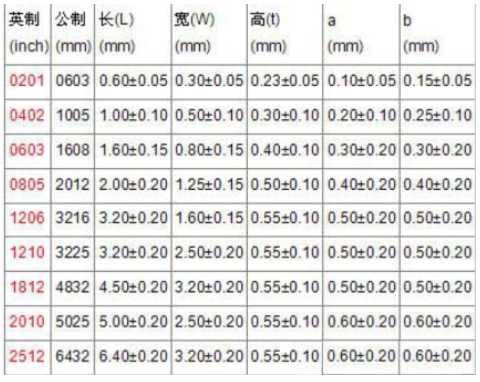

貼片式電阻器的封裝尺寸及其代碼有英制和公制兩種表示方法，主要關系如下圖所示：

2、貼片電阻的允許誤差

貼片電阻的允差誤差一般分為4級，F(xiàn)級為正負1%，G級為正負2%，J級為正負5%，K級為正負10%。其中F級與G級為精密電阻器，J級與K級為普通電阻器。

3、貼片電阻器標稱阻值

貼片電阻的標稱阻值是按照允差來劃分的，最常用的是按照F級和J級來劃分的，在貼片電阻器上標明的代碼為3位字母或數字和4位字母或數字。

三位字母或數字代碼的貼片電阻器的標稱值。當三位全是數字時，其中前兩位表示數字，后一位表示零的個數，如470表示47歐姆，R代表小數點，如7R8表示7.8歐姆。

四位字母或數字代碼的貼片電阻器的標稱值。當四位全是數字時，其中前三位表示數字，后一位表示零的個數，如4700表示470歐姆，當前三位中有字母R時，R代表小數點，第四位的數字表示零的個數，如72R0表示72歐姆。

4、貼片式電阻器的溫度系數

貼片電阻的溫度系數有2級，W即溫度系數為正負200ppm，X級，即溫度系數為正負100ppm，只有允差為F級的貼片電阻才采用X級，其它級允差一般為W級。

5、貼片電阻的額定功率與最大工作電壓

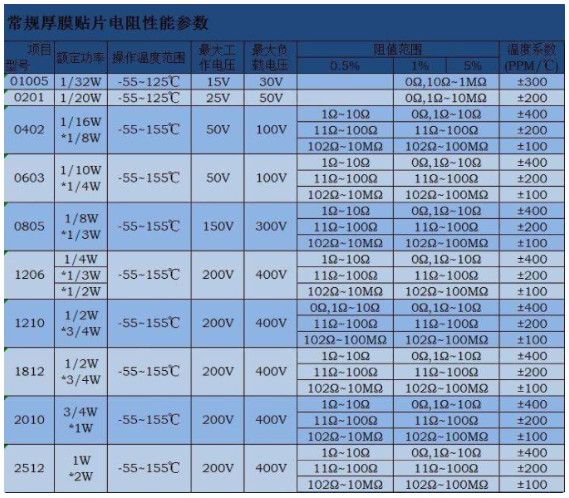

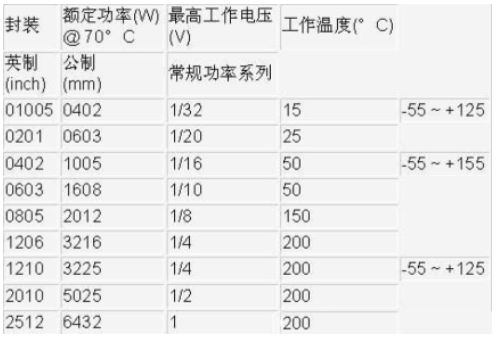

貼片式電阻器的封裝尺寸與額定功率和最大工作電壓的關系如下圖所示：

貼片電阻器選用注意事項

1、貼片電阻器的阻值和允差

選用的的貼片電阻器的標稱阻值與所需電阻器阻值差值越小越好，在選擇貼片式電阻器的允差時，要注意電路的應用場合，如果應用于RC電路中，貼片電阻器的允差要優于正負5%，而對退耦、濾波等允差要求不高的電路，允差范圍為正負10%~20%。

2、貼片電阻器的額定功率和最大工作電壓

貼片式電阻器的額定功率應大于實際承受功率的2倍以上，以確保貼片式電阻器在電路中長期工作的可靠性；另外，貼片式電阻器的最大工作電壓不能低于所用電路中的實際工作電壓，同時還要滿足額定功率的選擇要求。

3、貼片電阻器的維修

在維修時，所選擇的貼片式電阻器應與所替換的貼片式電阻器的型號要一致。

總結

其實貼片式電阻器的優勢特性還是比較多的，而且由于成本和價格便宜，因而應用也非常的廣泛，它也是當前比較常用的電子元器件之一。
