晶振與電容連接的作用

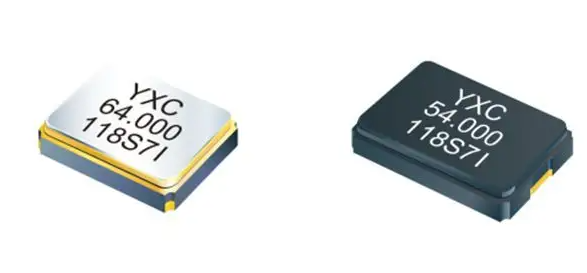

晶振通常稱為晶體諧振器，是一種機電器件。它由電損耗小的石英晶體制成，經過精確切割和研磨，鍍有電極，焊接有引線。這種晶體有一個非常重要的特性。如果通電，就會產生機械振動。相反，如果給它機械力，它就又會產生電。這種特性稱為機電效應。

為什么晶振需要電容器

1.為了滿足共振條件。具體而言，晶體元件的負載電容是指電路中晶體兩端的總外部有效電容。它是晶振正常振動所需的電容。通常，外部電容用于使晶振兩端的等效電容等于或接近負載電容。并非所有晶振電路都需要匹配電容器。是否必要取決于振蕩電路的形式，應使用晶體的等效模型進行分析。

2.接地：晶體旁邊的兩個電容器接地，實際上是電容器三點電路的分壓器，接地點是分壓器。以接地點（分壓點）為參考點，振蕩引腳的輸入和輸出反相，但從并聯諧振電路（即石英晶體兩端）的角度來看，形成正反饋，以確保電路的持續振蕩。

也可以這么理解：

測試期間，晶振的標稱值具有“負載電容”條件。當在操作過程中滿足此條件時，振蕩頻率將與標稱值一致，即晶振只有在連接適當電容時才能正常工作。
